В последнее время практически все разрабатываемые кулеры и материнские платы имеют четырехконтактное подключение. Четвертый контакт выступает в роли управляющего и выполняет функцию регулировки оборотов вентилятора, о чем детально вы можете прочитать в другой нашей статье. Управляет скоростью не только BIOS в автоматическом режиме — доступно и самостоятельное выполнение этой операции, о чем мы поговорим далее.
Регулирование оборотов процессорного кулера
Как известно, в корпусе компьютера чаще всего вмонтировано несколько вентиляторов. Давайте сначала рассмотрим основное охлаждение — процессорный кулер. Такой вентилятор обеспечивает не только циркуляцию воздуха, но и уменьшает температуру за счет медных трубок, если такие, конечно, имеются. Существуют специальные программы и встроенное ПО материнской платы, позволяющее увеличивать скорость оборотов. Кроме этого выполняться данный процесс может и через BIOS. Детальные инструкции по этой теме читайте в другом нашем материале.
Если увеличение скорости требуется при недостаточном охлаждении, то уменьшение позволяет снизить энергопотребление и исходящие от системного блока шумы. Такое регулирование происходит подобным образом, как и повышение. Советуем обратиться за помощью к нашей отдельной статье. Там вы отыщете развернутое руководство по уменьшению скорости лопастей процессорного кулера.
Еще существует ряд специализированного программного обеспечения. Конечно, SpeedFan является одним из самых популярных вариантов, однако мы рекомендуем ознакомиться и со списком других программ по регулировке скорости вентилятора.
В случае когда вы все еще наблюдаете проблемы с температурным режимом, дело может быть вовсе не в кулере, а, например, в засохшей термопасте. Разбор этой и других причин перегрева CPU читайте далее.
Регулировка оборотов корпусного кулера
Предыдущие советы подходят и для корпусных кулеров, которые подключены к разъемам на материнской плате. Особое внимание хотелось бы обратить на программу SpeedFan. Данное решение позволяет по очереди регулировать обороты каждого подключенного вентилятора. Главное — он должен быть соединен с материнской платой, а не блоком питания.
Сейчас многие вертушки, устанавливаемые в корпус, работают от блока питания через Molex либо другой интерфейс. В таких ситуациях стандартное регулирование скоростей неприменимо. Энергия к такому элементу подается постоянно под одним и тем же напряжением, что заставляет его работать на полную мощность, и чаще всего ее значение — 12 Вольт. Если вы не хотите приобретать никакие дополнительные компоненты, можете просто поменять сторону подключения, перевернув провод. Так мощность снизится до 7 Вольт, что почти в два раза меньше максимальной.
Под дополнительным компонентом мы подразумеваем реобас — специальное устройство, позволяющее вручную настраивать скорость вращения кулеров. В некоторых дорогих корпусах такой элемент уже встроен. Есть и специальные кабели для его подключения к материнской плате и другим вентиляторам. Каждое такое устройство обладает своим планом соединения, поэтому обратитесь в инструкцию к корпусу, чтобы узнать все подробности.
После успешного подключения изменение значений осуществляется путем изменения положения регулировщиков. Если у реобаса есть электронный дисплей, то на нем будет отображаться текущая температура внутри системного блока.
Кроме этого на рынке продаются дополнительные реобасы. Они монтируются в корпус разными средствами (зависит от типа конструкции устройства) и соединяются с кулерами посредством идущих в комплекте проводов. Инструкции по соединению всегда идут в коробке с комплектующим, поэтому с этим проблем возникнуть не должно.
Несмотря на все плюсы реобаса (удобство использования, быстрое регулирование каждого вентилятора, отслеживание температуры), его минусом является стоимость. Не у каждого пользователя найдутся деньги на приобретение такого устройства.
Теперь вы знаете о всех доступных методах регулирования скорости вращения лопастей на разных компьютерных вентиляторах. Все решения различаются по сложности и затратам, поэтому каждый сможет выбрать оптимальный вариант для себя.
Отблагодарите автора, поделитесь статьей в социальных сетях.
для подключения 3-х RGB вентиляторов, 3х 4-pin — 5-pin, длина: 58 см
Гарантия 24 мес.
В наличии , склад «Химки»
вентиляторов A-RGB LED
Гарантия 24 мес.
В наличии , склад «Водный стадион»
для 3-х RGB-вентиляторов, 50 см
Гарантия 12 мес.
В наличии , склад «Водный стадион»
для синхронизации и управления подсветкой до 4 вентиляторов, SATA питание, крепится к металлической поверхности с помощью магнита RTL
В наличии , склад «Химки»
для вентиляторов серии Prisma AL
Гарантия 24 мес.
В наличии , склад «Химки»
для подключения 2 вентиляторов к разъёму PWM материнской платы
Гарантия 60 мес.
В наличии , склад «Водный стадион»
digital fan controller
Гарантия 12 мес.
В наличии , склад «Химки»
разветвитель на 3 PWM вентилятора, 450 мм (3*4pin to fan + 1*Molex to PSU + 1*4pin to MB)
Гарантия 12 мес.
На заказ, от 3 до 5 дней
— Регуляторы вращения и контроля температуры для компьютеров
- Прием жалоб
и предложений - Отдел
рекламаций - Наши услуги
- Постоянным
покупателям - Уцененные товары
- Наши игры
- Уголок покупателя
Офис м. Водный стадион
125130 , г. Москва ,
ул. Выборгская, 22 стр. 3
Схема проезда
Оформление заказа:
8 (495) 799-96-69
8 (800) 200-00-69
с 9.00 до 21.00 в будни;
с 10.00 до 18.00 в выходные.
Через сайт — круглосуточно.
Отдел региональной доставки:
8 (495) 799-96-69
с 9.00 до 18.00 в будни.
Отдел приема рекламаций:
8 (495) 799-96-69
с 09.00 до 19.00 в будни;
с 10.00 до 18.00 в субботу.
Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о четырехканальном контроллере вентиляторов (реобасе) STW-6041, предназначенного для регулирования оборотов вентиляторов и контроля температуры. Из особенностей модели стоит отметить стильный внешний вид, четыре независимых канала регулировки, наглядный дисплей с выводом показаний оборотов вентилятора, температуры и многое другое. Кому интересно, милости прошу.
Характеристики:
- — Производитель – STW
- — Наименование модели – 6041
- — Корпус – алюминий
- — Вывод показаний – дисплей
- — Количество каналов – 4 независимых
- — Мощность – 30W на канал
- — Контроль температуры – 4 канала, 0-99°С
- — Сигнализация (диммер) – остановка вентилятора + перегрев (60°С)
- — Установка – 5,25” панель
Комплектация:
- — Реобас с подключенными проводами и термодатчиками
- — Четыре винта
- — Гарантийный талон
- — Инструкция
Контроллер вентиляторов (реобас) STW-6041 поставляется в простой картонной коробке, на которой присутствуют логотип компании:
С обратной стороны присутствует некоторая информация о производителе и защитный штрих-код, пробив который на сайте, можно убедиться в подлинности изделия:
В процессе доставки коробочка изрядно потрепалась, но спасло то, что производитель позаботился о защите изделия. Внутри присутствуют два полипропиленовых бокса, а сам реобас расположен в центре:
Благодаря такому решению пострадала только коробка, сохранив все содержимое в целости и сохранности.

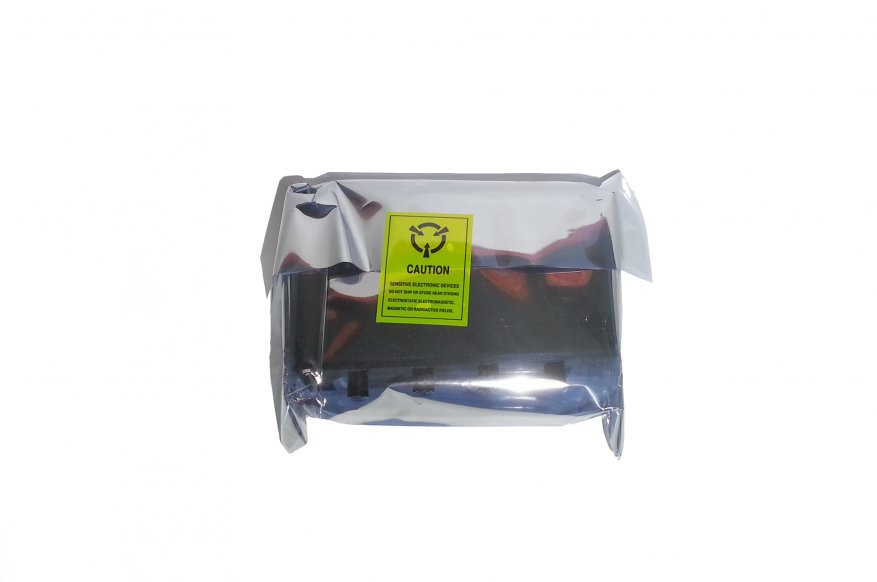

Сам реобасик дополнительно уложен в антистатический пакет с пломбой:

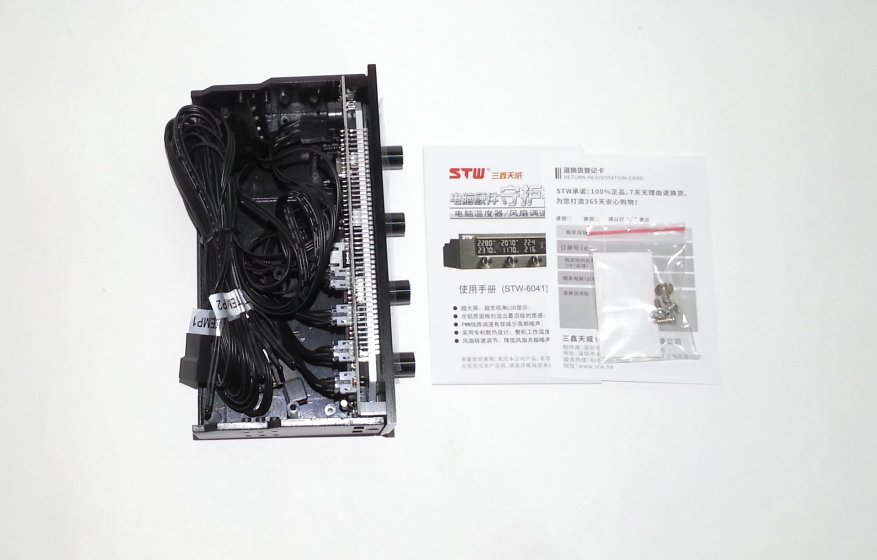

Помимо комплектных винтов и гарантийного талона, внутри коробки можно обнаружить достаточно подробную инструкцию на китайском и английском языках.
Внешний вид:

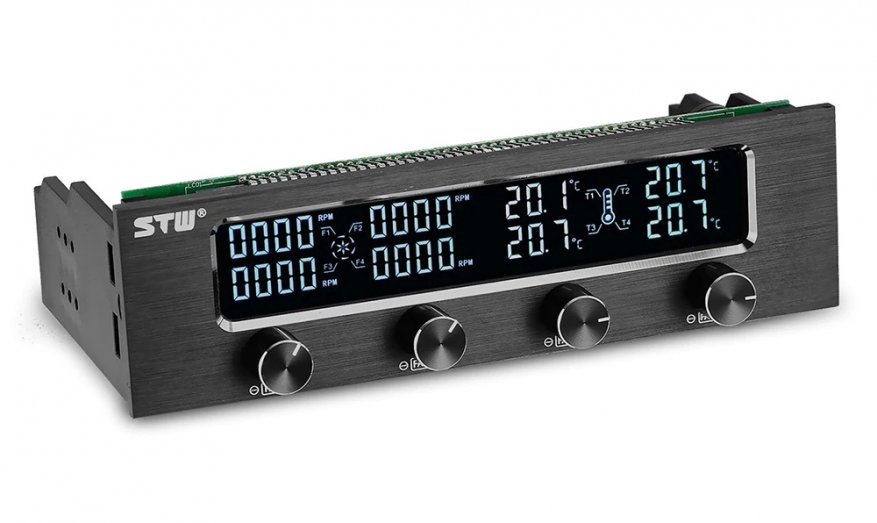

Контроллер вентиляторов (реобас) STW-6041 выглядит достаточно аккуратно и, не побоюсь этого слова, стильно:
Я думаю многие здесь со мной согласятся, что смотрится он просто шикарно, а все благодаря алюминиевому корпусу с характерной «металлической» текстурой, удобным регуляторам и качественному информативному дисплею с хорошими углами обзора:
Регуляторы выполнены не менее аккуратно, а изюминку добавляет круговая фрезеровка и белая окантовка:
Напомню, что контроллер вентиляторов или реобас представляет собой устройство, предназначенное для управления скоростью вращения вентиляторов. Они бывают как стандартные, так и комбинированные, которые помимо регулировки оборотов, имеют еще функции мониторинга различных параметров (температура, напряжение), дополнительные порты (USB, miniJack, eSATA), картридер для чтения карт памяти и зачастую снабжены наглядным дисплеем. Реобас STW-6041 относится к комбинированному типу и позволяет изменять обороты четырех вентиляторов, выводить их обороты на дисплей и мониторить температуру. Не хватает, разве что, вывода сдвоенных разъемов USB 3.0 с материнской платы и разъемов подключения микрофона и наушников. Но в ассортименте компании есть и такие, правда, стоят немного дороже.

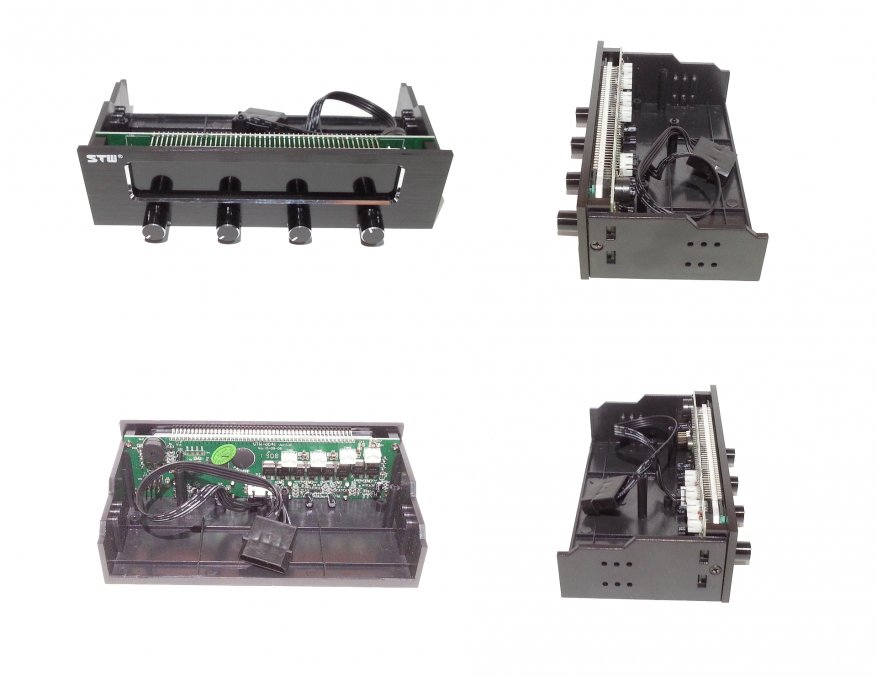

Внешний вид со всех сторон:

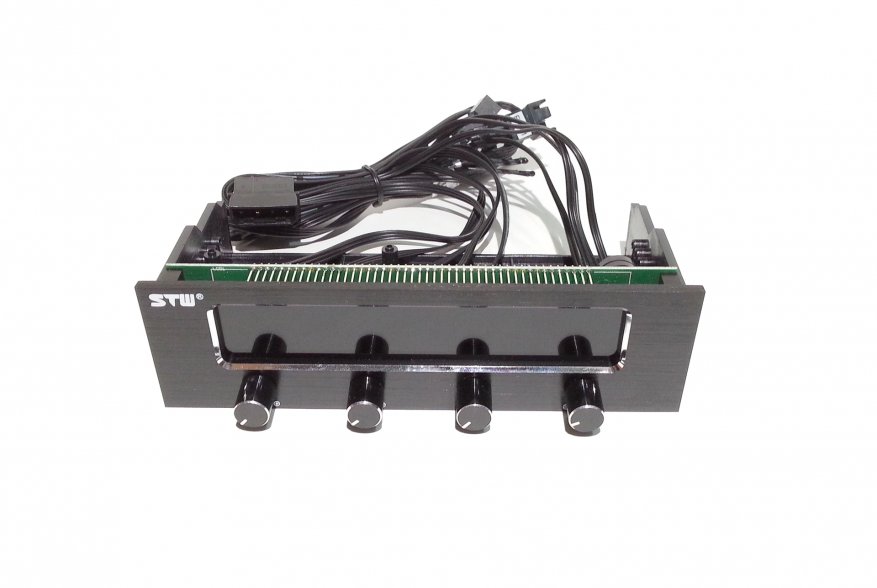

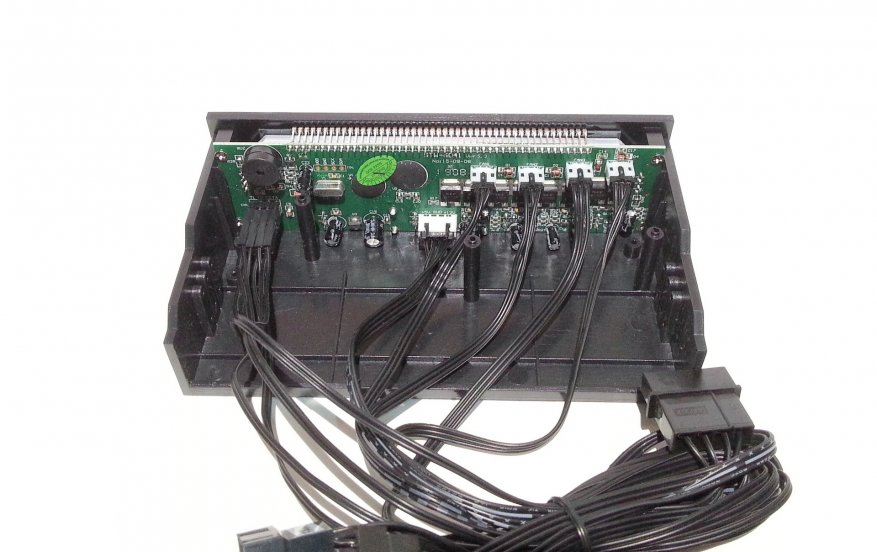

Для подключения питания, вентиляторов и датчиков температуры используются разъемы, а это значит, что ненужное можно просто отключить:
В моем случае мне нужны три канала управления вентиляторами (спереди, сзади и сверху) и два термодатчика (на чипсете и подсистеме питания процессора).

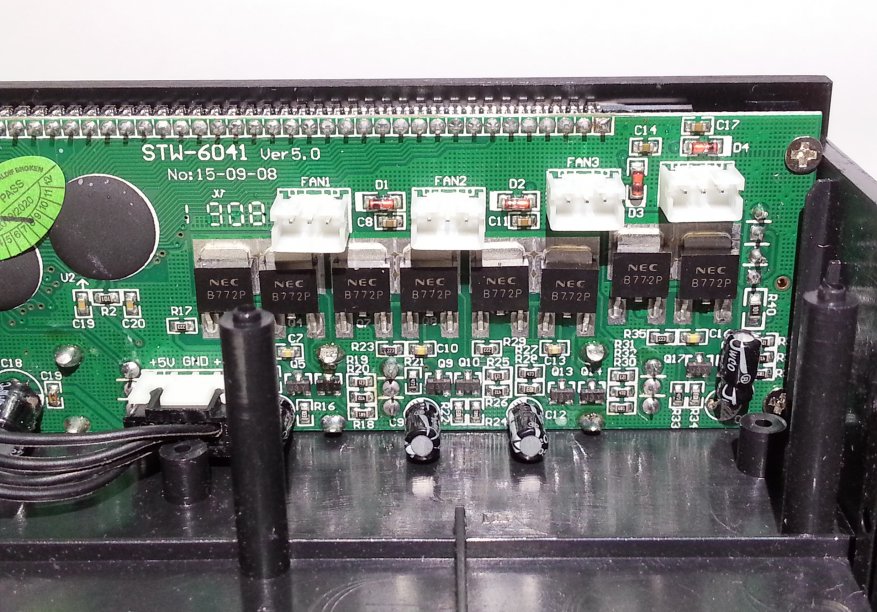

Монтаж платы качественный, флюс смыт, криво припаянных компонентов нет, что еще раз доказывает, что это не «подвальное производство»:

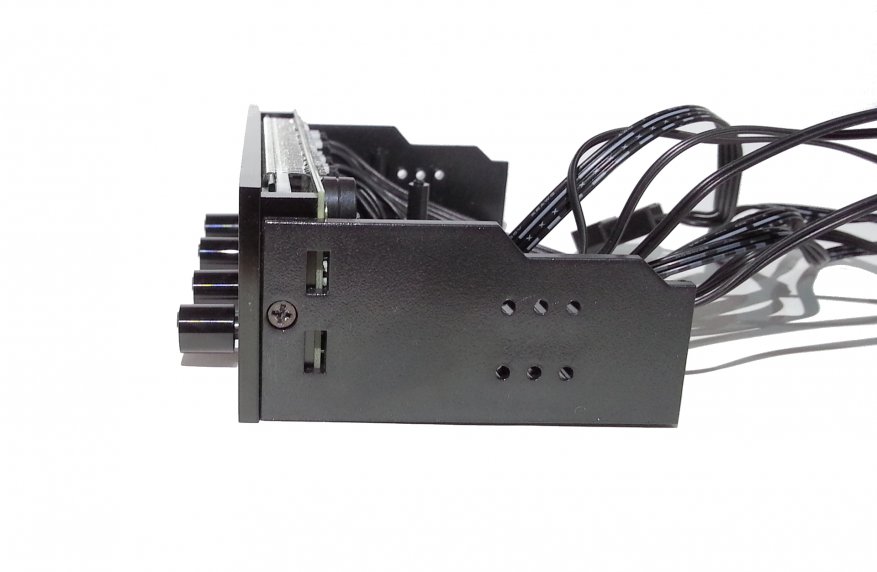

Реобас устанавливается в 5,25” отсек и фиксируется винтами:
Еще одно назначение – в качестве красивой заглушки, ведь как показывает практика, CD и DVD уже давно вышли из моды и загромождать ими системный блок не имеет смысла.
Длина питающих проводов для подключения вентиляторов 62см:
Данная модель допускает подключение вентиляторов с 3-pin и 4-pin разъемом (коннектором), но управление оборотами осуществляется по-старинке, посредством изменения питающего напряжения. В описании сказано, что реобас работает посредством ШИМ, но для этого на выходе должно быть четыре контакта, а здесь их три. При этом напряжение меняется от 0 до максимального, если крутить регулятор. Мне кажется, китайский продавец просто немного приукрасил описание товара. В любом случае, вентиляторы с 4-pin, поддерживающие управление посредством ШИМ-контроллера, обратно совместимы и без особых проблем работают с 3-pin разъемами, за исключением некоторых моделей.

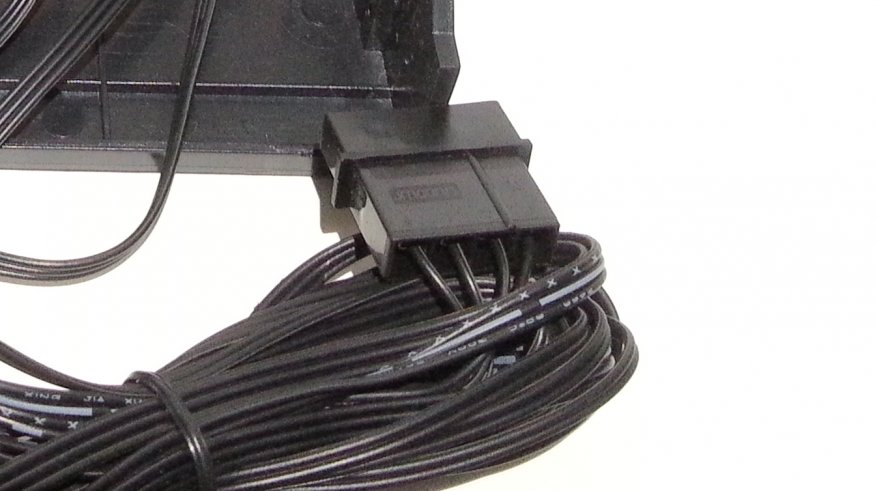

В качестве питания используется разъем «Molex»:
Он уже морально устарел, но еще встречается. На крайний случай можно воспользоваться переходником Molex -> SATA, благо стоят они копейки.
В качестве термодатчика используется изолированная термопара длиной 55см, которая также подключается к реобасу через двухконтактный разъем:
В комплекте идут четыре небольших полоски с липким слоем, но лучше воспользоваться каптоновой термолентой.
Из дополнительных функций можно отметить наличие диммера, который подает звуковой сигнал при потере связи с вентилятором или при превышении температуры на термодатчике выше 60°С.
Вцелом, устройство добротное, красивое и функциональное. Можно использовать по назначению, либо в качестве заглушки, но помните, что модель доступна только в темном исполнении.
Применение:
Реобас STW-6041 был куплен, потому что материнская плата Colorful Battle Axe C.X370M-G имела лишь один разъем для подключения процессорного вентилятора, других не было. А у меня установлено два вентилятора спереди и сзади корпуса, а также планируется еще один. Можно было сделать простой реобас посредством линейного регулятора LM317 или ШИМ-регулятора на таймере HE555 с минимальной обвязкой, но тогда теряется вся изюминка в виде стильного корпуса и наглядного дисплея. Стандартный реобас также не приглянулся, поскольку торчащие крутилки смотрятся не очень. Здесь соглашусь, в этой ситуации мне важны «шашечки», а не езда.
После установки получилось следующая картина:
Были подключены два вентилятора (1 и 3) и два термодатчика. Второй вентилятор не подключен, четвертый отключен (регулятор влево до упора). Обороты регулируются в широких пределах, но менее 600 об/мин вентилятор ведет себя не очень стабильно, ШИМ-управление (длительностью импульсов) здесь было бы весьма кстати. Но с другой стороны, при таких минимальных оборотах вентилятор попросту бесполезен.
Скажу прямо, мне нравится. Корпус Zalman Z12 имеет сдвоенную колодку USB 3.0 разъемов (сверху), а также аудиовыходы и два USB 2.0 спереди, поэтому более «навороченные» реобасы мне ни к чему. Про картридеры не заикаюсь, встроенными никогда нигде не пользовался.
Ну и больной для многих вопрос, почему в Китае. С купоном он вышел 13 долларов, что эквивалентно 800 рублей. Чего-то подобного в оффлайне просто нет, а похожие начинаются от 3000 рублей (не Москва).
Ссылка на обозреваемы реобас STW-6041 здесь

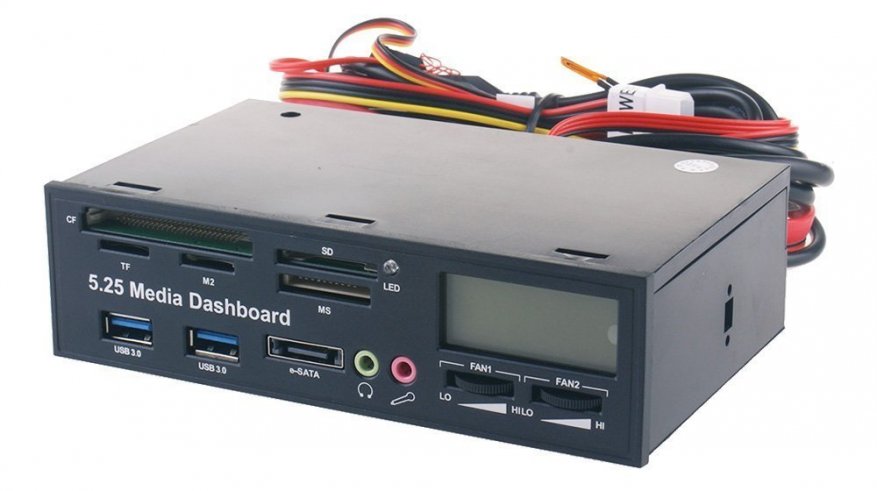

Бюджетный вариант комбинированного реобаса (с USB 3.0, аудиоразъемами и картридером):
Ссылка на товар здесь
Более простой вариант четырехканального реобаса с подсветкой:
