При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении и пр., есть смысл проверить работоспособность катушки зажигания.
— накидной или рожковый ключ на 8 мм
— тестер (мультиметр или аналогичный прибор) с режимом омметра
Подготовительные работы
Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.
— снимаем минусовую клемму с АКБ
— отсоединяем высоковольтный провод от катушки зажигания
— отсоединяем провода, ведущие к двум выводам катушки
Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.
Проверка катушки
—
— Проверяем исправность первичной обмотки катушки зажигания
Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю ( 0,4 – 0,5 Ом ).
— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания
Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм .
— Проверяем исправность изоляции (наличие короткого замыкания)
Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм .
Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.
Примечания и дополнения
— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.
Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
Сравнительный тест-ремонт
Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099: 10 комментариев
фотошоп. у этих тестеров цифры в правой стороне
П…… какой-то где Вы видели чтобы китайский прибор показывал 0. …. Ом ,если у него минимальные показания 1 Ом .Как он может показать 0.15 ома БРЕД.
Можно поставить японскую бобину на российское авто
youtube.com/watch?v=micwr-NC7p4
Наверно катушки китайские попались или тестер бракованный.
А то, что замерив свою старую катушку зажигания, получил показания первичной обмотки 0.15., а придя в магазин и побегав по авторынку с тестером обнаружил, то что поголовно все катушки показывают примерно 0.15-0.17. На мой взгляд статья бред. и в мануале тоже бред. либо сейчас так специально штампуют катушки на заводах. А потом после замены старой катушки на новую люди начинают панически менять на своих авто коммутаторы, датчики холла и прочую лабуду, потому что проблема не исчезает.
Николай, фотошоп для наглядности,ничего страшного
Вне зависимости от типа установленного двигателя (карбюратор или инжектор), на ВАЗ 2109 мы имеем дело с трамблерным типом системы зажигания. Это с одной стороны хорошо, поскольку замена и ремонт узла стоит дешево. Но ресурс деталей оставляет желать лучшего.

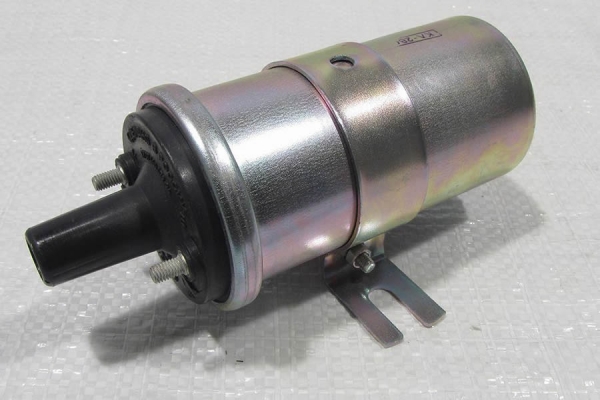

Внешний вид устройства
Особенности устройства
Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

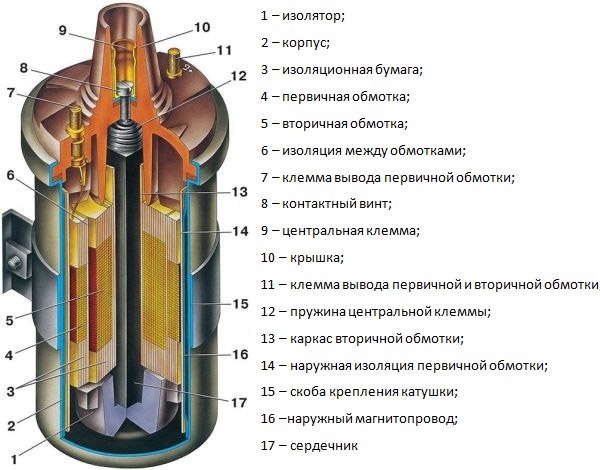

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.
- Первичная обмотка имеет меньше витков, но провода с большим сечением;
- Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.
Обмотки
Признаки поломки
Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.
Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?
- Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах. Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
- Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
- При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика. Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
- Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.
Проверка
Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.
По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.
Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.
Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.
- Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
- Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
- Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
- Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
- Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.
Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.
Об этой процедуре расскажем более подробно.

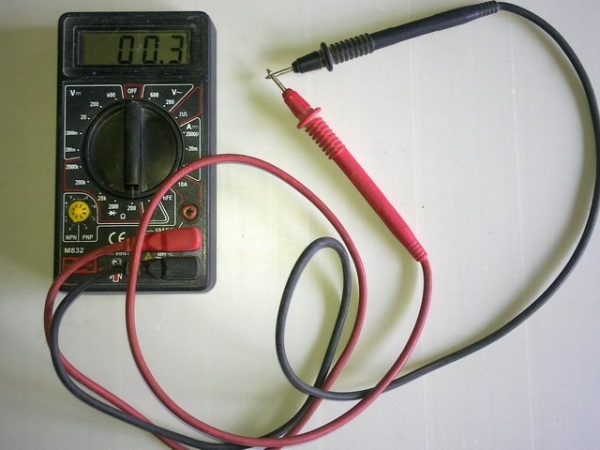

Мультиметр для проверки
Через блок от замка зажигания на катушку нет контакта 2109, причина?
- На ходу глохнет машина — срабатывает реле зажигания — почему? – 3 ответа
- Нет искры на свечи, ВАЗ 2109, карбюратор – 3 ответа
- Нет тока с катушки зажигания ВАЗ 2108 – 1 ответ
- Заводится и через 1-2 секунды глохнет ВАЗ 2108 – 9 ответов
- Почему нет искры и не работает бензонасос, чек не горит, ВАЗ 2115? – 8 ответов
Нашел я плюс, дорожка перегорела в блоке. Сейчас сделаю будет всё ок.
Во первых, какой мотор? И через какой блок? Если карбюраторный вариант, то возможно не рабочий коммутатор, они сгорают часто и потому в магазинах запчастей их полно(я на девятке когда ездил, то в бардачке всегда возил запасной, за три года 2 раза пригодился).
Окислились контакты в разъёмах, дорожка в монтажном блоке сгорела.
Блок новый, двигатель карбюраторный.
Ну так и проверяй коммутатор. Датчик Холла в трамблёре ещё может выйти из строя (но они редко ломаются), проверь хотя бы проводочки его не отвалились .
Датчик холла в порядке, как проверить коммутатор?
Ок, попробую на выходных. Спасибо за совет.
День добрый, поставил новый коммутатор, датчик холла, искры всё равно нет с катушки. Контакты чистые, провода целые, обнаружил что с блока ш8-4 нет контакта, который идет на катушку. Блок смотрел, дорожки целые. В чем может быть причина?
У меня на машине стоит бесконтактная система зажигания, т.е с коммутатора идут три провода на распределитель(датчик холла), контакты в разъёмах чистые не окислённые. Да центральный провод ставил свечу и крутил стартер чтоб проверить искру, коммутатор целый. Не идет плюс с блока на катушку с замка зажигания, до блока плюс идет, а с блока его нет, дорожка в блоке целая, чистая.
Ок, почему тогда нет контакта на выходе с блока ш8-4?
Зажигание включаю, до блока плюс идет, с блока на выходе его уже нет. Смотрел блок, плата не повреждена дорожки целые. Как можно его, т.е плату проверить? Номер блока 173.3722-01м
